Ligação do Transfomador

Nos transformadores utilizados nas linhas 710, 910 e CVE podem ser feitas as ligações tanto em 110Vca como em 220Vca.

O Transformador

Os transformadores possuem em um dos lados dois fios, onde são ligados em uma ponte retificadora junto ao motor ou a placa de controle do CVE. No outro lado, que é onde será feita a ligação da tensão de entrada, possuem 4 fios nas seguintes cores preto, marrom, verde e azul, conforme imagem abaixo:

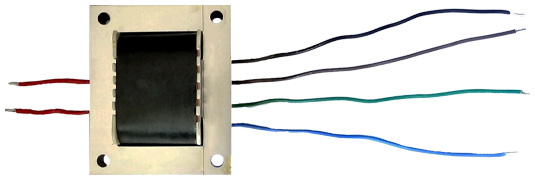

Foto do transformador com os fios

Ligação em 220V

Caso precise fazer a ligação em 220Vca, deve-se unir o fio marrom com o fio verde e isolar os mesmos. O fio preto e o fio azul devem ser ligados na tensão de 220Vca, conforme imagens abaixo.

Imagem do trafo com a ligação em 220Vca

Ligação em 110V

Caso precise fazer a ligação em 110Vca, deve-se unir o fio preto com o fio verde e o fio marrom com o fio azul. Os fios unidos devem ser ligados na tensão de 110Vca, conforme imagens abaixo.

Imagem do trafo com a ligação em 110Vca
