MRI 510 - IVERLB - (RPM) - (V) - R30 / RED.

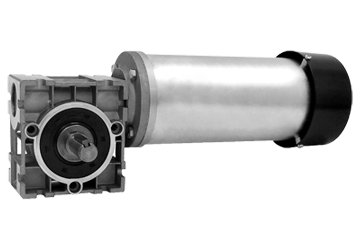

Foto do motoredutor MRI 510-24Vcc

Motoredutor de corrente contínua
2 polos
Ímãs permanentes
24 ou 90Vcc (outras tensões sob consulta)
Ventilação externa
Proteção IP 40
Isolação classe H (180 °C)
Temperatura ambiente máxima 50 °C
Porta escovas interno
Mancais do motor com rolamentos
Engrenagem em bronze
Carcaça do redutor em alumínio
Mancais do redutor com rolamentos
Lubrificação permanente com óleo sintético
Fixação com base ou flange no redutor
Saída do redutor com eixo maciço, vazado ou especial
Fator de serviço S1
Massa 5,1 kg

Controlador Recomendado:

CVE 1501 (90V)

Tabela 24Vcc

Rotação s/ Carga	Rotação c/ Carga	Potência Entrega		Torque Kgfcm		Corrente (A)		Rend.	Taxa de Redução
Rotação s/ Carga	Rotação c/ Carga	Watts	CV	Nominal	Máximo (*)	Nominal	Máximo (*)	%	Taxa de Redução
32	23	51	0,06	221,70	300,00	6,00	8,10	63	50
54	38	71	0,09	186,80	345,00	6,60	12,20	65	30
73	61	90	0,12	147,50	300,00	8,50	17,30	65	30
100	81	109	0,14	134,50	255,00	8,40	15,90	72	20
129	114	118	0,16	103,50	240,00	8,50	19,70	73	20
258	227	135	0,18	59,40	240,00	8,50	34,30	83	10

Tabela 90Vcc

Rotação s/ Carga	Rotação c/ Carga	Potência Entrega		Torque Kgfcm		Corrente (A)		Rend.	Taxa de Redução
Rotação s/ Carga	Rotação c/ Carga	Watts	CV	Nominal	Máximo (*)	Nominal	Máximo (*)	%	Taxa de Redução
32	26	58	0,07	223,00	285,00	1,60	2,10	63	50
54	43	79	0,10	183,70	330,00	1,90	3,40	65	30
78	64	119	0,16	185,90	285,00	2,90	4,40	66	30
101	79	108	0,14	136,70	255,00	2,30	4,30	72	20
125	108	141	0,19	130,50	240,00	2,90	5,30	73	20
251	217	161	0,21	74,10	240,00	2,90	9,40	83	10

(*) Os motoredutores suportam os torques e as correntes máximas por 15 segundos, sob risco de danos permanentes.

Especificações sujeitas a alterações sem prévio aviso.
