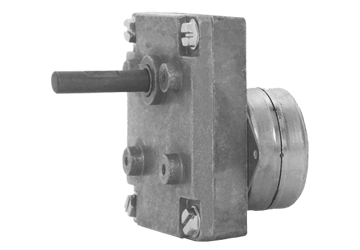

MRPS 710 - SVBUN - (RPM) - 12V
- Motoredutor com motor de passo
- Unipolar
- Ângulo do passo 7,5°
- Precisão do passo ± 0,5°
- Proteção IP 40
- Isolação classe B (130 °C)
- Temperatura ambiente de -10 °C a + 50 °C
- Resistência de isolação 50 MΩ 250 Vcc
- Rigidez dielétrica 250 Vcc
- Mancais do motor sinterizados autolubrificantes
- Carcaça do redutor em alumínio
- Mancais do redutor sinterizados autolubrificantes
- Lubrificação permanente com graxa
- Fixação frontal com rosca
- Fator de serviço S1
- Carga máxima radial 1 kg
- Carga máxima axial 0,5 kg
| Modelo | Tensão Vcc |
Corrente por fase A |
Resistência por fase Ω |
Indutância mH | Inércia do rotor gfcm² |
Torque nominal motor gfcm |
Torque trav. motor gfcm |
Massa Kg |
|---|---|---|---|---|---|---|---|---|
| MRPS 710-SVBUN-(RPM)-12V | 12 | 0,27 | 44 | 12,80 | 12 | 80 | 480 | 0,35 |
| RPM 100 pps |
Torque Kgfcm a 100 pps | RPM 200 pps |
Torque Kgfcm a 200 pps | Taxa de Redução |
|---|---|---|---|---|
| 0,30 | 20,00 | 0,50 | 20,00 | 468,10 |
| 0,40 | 20,00 | 0,80 | 20,00 | 302,40 |
| 1,10 | 12,70 | 2,20 | 9,60 | 114,40 |
| 1,60 | 8,60 | 3,20 | 6,50 | 77,40 |
| 2,10 | 6,60 | 4,20 | 5,00 | 59,40 |
| 3,00 | 4,70 | 6,00 | 3,50 | 41,90 |
| 4,30 | 3,20 | 8,50 | 2,50 | 29,30 |
| 6,00 | 2,30 | 12,10 | 1,70 | 20,70 |
| 11,70 | 1,20 | 23,30 | 0,90 | 10,70 |
Especificações sujeitas a alterações sem prévio aviso.
