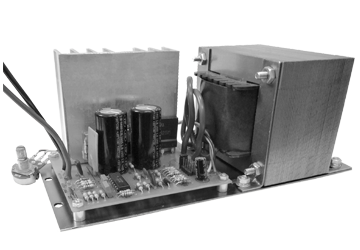

CVE 2104 - Controlador de Velocidade
- Controlador de velocidade para motores de corrente contínua PWM
- Alimentação 110 ou 220 Vca
- Alimentação com baterias ou fontes 12 ou 24 Vcc (versão sem trafo opcional)
- Fonte chaveada (PWM)
- Saída de 0 a 12 ou 0 a 24 Vcc
- Tensão de saída não estabilizada
- Led verde indicador de energizado
- Proteção de corrente máxima com PPTC e led vermelho indicador de sobre corrente
- Sem controle de corrente
- Variação por potenciômetro
- Entradas analógicas não isoladas (4 a 20 mA, 5, 10 ou 24 Vcc)
- Tensão mínima de saída ajustada de fábrica (opcional)
- Montagem em chassi metálico na versão com trafo
- Proteção IP 00
- Classe de isolação B (130°C)
- Temperatura ambiente máxima 40°C
- Indicador de tensão de saída com led "VU 8701" (acessório)
- Fator de serviço S1
- Obs.: Este conversor substitui os modelos descontinuados CVE 1601 e CVE 2002
| Modelo | Tensão de Entrada | Tensão de Saída (Vcc) | Corrente (A) | Potência (W) | Massa Kg |
|---|---|---|---|---|---|
| CVE 2104-110/220Vca-12Vcc-5,5A | 110/220Vca (± 5%) | 12 | 5,5 | 66 | 1,9 |
| CVE 2104-110/220Vca-12Vcc-8,5A | 110/220Vca (± 5%) | 12 | 8,5 | 102 | 2,8 |
| CVE 2104-110/220Vca-24Vcc-3,5A | 110/220Vca (± 5%) | 24 | 3,5 | 84 | 1,9 |
| CVE 2104-110/220Vca-24Vcc-5,5A | 110/220Vca (± 5%) | 24 | 5,5 | 132 | 2,8 |
| CVE 2104-12Vcc-12Vcc-8,5A | 12Vcc (-2+15%) | 12 | 8,5 | 102 | 0,17 |
| CVE 2104-24Vcc-24Vcc-5,5A | 24Vcc (-2+15%) | 24 | 5,5 | 132 | 0,17 |
| Entrada | Fusível recomendado |
|---|---|
| 220 Vca | 500mA (Retardo) |
| 110 Vca | 1A (Retardo) |
| 24 Vcc | 10A (Ultra rápido) |
| 12 Vcc | 10A (Ultra rápido) |
Especificações sujeitas a alterações sem prévio aviso.
