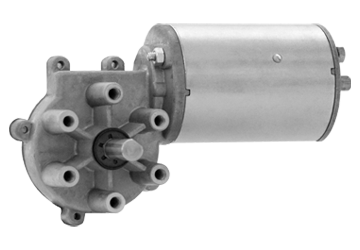

MR 110 - ISVBUN - (RPM) - (V) / MR 110 - ISVRLN - (RPM) - (V)
- Motoredutor de corrente contínua
- 2 polos
- Ímãs permanentes
- 12 ou 24 Vcc (outras tensões sob consulta)
- Sem ventilação
- Proteção IP 40
- Isolação classe H (180 °C)
- Temperatura ambiente máxima 50 °C
- Porta escovas interno
- Mancais do motor com rolamentos
- Carcaça do redutor em alumínio
- Mancal do redutor sinterizado autolubrificante
- Mancal do redutor com rolamentos na versão "RL"
- Engrenagem em Celeron
- Lubrificação permanente com graxa
- Fixação frontal com rosca Fator de serviço S1
- Carga máxima radial 6 kg
- Carga máxima axial 2,5 kg
- Massa 1,1 kg
Controlador Recomendado:
Tabela 12Vcc
| Modelo | Armadura | Potência | Rend. | Bloqueado | Dados Técnicos | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão | Sem Carga | Com Carga | Entrega | Consumo | ||||||||
| Volts | RPM | A | RPM | A | Kgfcm | W | W | % | Kgfcm (*) | A (*) | ||
| MR 110-ISVBUN-25-12V | 12 | 30 | 0,60 | 18,00 | 2,40 | 46,10 | 8,30 | 28,80 | 28,80 | 99,10 | 6,50 |  |
| MR 110-ISVBUN-45-12V | 12 | 51 | 0,90 | 35,00 | 4,00 | 50,30 | 17,60 | 48,00 | 36,60 | 146,70 | 16,30 | |
| MR 110-ISVBUN-60-12V | 12 | 66 | 0,80 | 49,00 | 5,00 | 41,00 | 20,10 | 60,00 | 33,50 | 171,40 | 27,00 | |
| MR 110-ISVBUN-90-12V | 12 | 90 | 0,90 | 78,00 | 5,80 | 35,40 | 27,60 | 69,60 | 39,60 | 198,00 | 28,00 | |
| MR 110-ISVBUN-120-12V | 12 | 125 | 1,00 | 108,00 | 6,60 | 28,00 | 30,20 | 79,20 | 38,10 | 198,00 | 56,20 | |
| MR 110-ISVBUN-240-12V | 12 | 243 | 1,20 | 218,00 | 6,00 | 14,50 | 31,60 | 72,00 | 43,80 | 141,00 | 59,20 | |
Tabela 24Vcc
| Modelo | Armadura | Potência | Rend. | Bloqueado | Dados Técnicos | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão | Sem Carga | Com Carga | Entrega | Consumo | ||||||||
| Volts | RPM | A | RPM | A | Kgfcm | W | W | % | Kgfcm (*) | A (*) | ||
| MR 110-ISVBUN-25-24V | 24 | 30 | 0,30 | 18,00 | 1,20 | 44,40 | 8,00 | 28,80 | 27,70 | 97,40 | 3,50 | |
| MR 110-ISVBUN-45-24V | 24 | 50 | 0,40 | 39,00 | 1,80 | 43,10 | 16,80 | 43,20 | 38,80 | 155,50 | 8,10 | |
| MR 110-ISVBUN-60-24V | 24 | 68 | 0,40 | 53,00 | 2,40 | 41,10 | 21,80 | 57,60 | 37,80 | 175,20 | 15,40 | |
| MR 110-ISVBUN-90-24V | 24 | 98 | 0,50 | 85,00 | 3,20 | 36,40 | 31,00 | 76,80 | 40,30 | 198,00 | 23,30 | |
| MR 110-ISVBUN-120-24V | 24 | 132 | 0,50 | 120,00 | 3,90 | 28,00 | 33,60 | 93,60 | 35,80 | 198,00 | 23,30 | |
| MR 110-ISVBUN-240-24V | 24 | 269 | 0,70 | 247,00 | 3,50 | 14,70 | 36,30 | 84,00 | 43,20 | 157,60 | 43,70 | |
(*) Os motoredutores suportam os torques e as correntes máximas por 15 segundos, sob risco de danos permanentes.
Especificações sujeitas a alterações sem prévio aviso.
