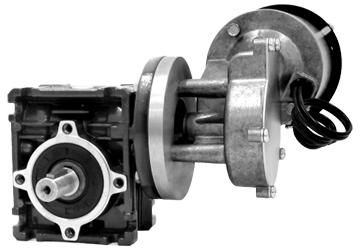

MRDIK 210 - IVERLB - (RPM) - (V)
- Motoredutor duplo de corrente contínua
- 2 polos
- Ímãs permanentes
- 12 ou 24 Vcc (outras tensões sob consulta)
- Ventilação externa
- Proteção IP 40
- Isolação classe H (180 °C)
- Temperatura ambiente máxima 50 °C
- Porta escovas interno ou externo na versão "P"
- Mancais do motor com rolamentos
- Dupla redução
- Carcaças dos redutores em alumínio
- Mancal do 1º redutor sinterizado autolubrificante
- Mancal do 1º redutor com rolamento na versão "RL"
- Engrenagem em celeron (1ª caixa)
- Lubrificação permanente com graxa (1ª caixa)
- Engrenagem em bronze (2ª caixa)
- Lubrificação permanente com óleo sintético (2ª caixa)
- Eixo de saída do redutor maciço, vazado ou especial
- Fixação com base ou flange no redutor
- Fator de serviço S1
- Massa 4,4 kg
Controlador Recomendado:
Tabela 12Vcc
| Modelo | Armadura | Potência | Rend. | Bloqueado | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão | Sem Carga | Com Carga | Entrega | Consumo | |||||||
| Volts | RPM | A | RPM | A | Kgfcm | W | W | % | Kgfcm (*) | A (*) | |
| MRDIK 210-IVERLB-1,0-12V-25+R30/25 | 12 | 1,10 | 1,20 | 1,00 | 1,70 | 226,00 | 2,26 | 20,40 | 11,00 | 339,00 | 2,00 |
| MRDIK 210-IVERLB-2,0-12V-60+R30/30 | 12 | 2,10 | 0,90 | 2,00 | 1,70 | 215,00 | 4,30 | 20,40 | 21,00 | 323,00 | 34,20 |
| MRDIK 210-IVERLB-3,0-12V-90+R30/30 | 12 | 3,00 | 1,40 | 2,90 | 2,60 | 215,00 | 6,23 | 31,20 | 20,00 | 323,00 | 50,90 |
| MRDIK 210-IVERLB-6,0-12V-60+R30/10 | 12 | 6,30 | 0,90 | 6,00 | 2,90 | 183,00 | 10,98 | 34,80 | 32,00 | 275,00 | 68,50 |
| MRDIK 210-IVERLB-8,0-12V-60+R30/7,5 | 12 | 8,30 | 0,90 | 7,90 | 3,40 | 175,00 | 13,82 | 40,80 | 34,00 | 263,00 | 71,00 |
| MRDIK 210-IVERLB-12-12V-120+R30/10 | 12 | 13,60 | 1,60 | 13,00 | 6,00 | 176,30 | 22,91 | 72,00 | 32,00 | 264,00 | 153,00 |
| MRDIK 210-IVERLB-16-12V-120+R30/7,5 | 12 | 18,10 | 1,60 | 17,10 | 6,00 | 135,40 | 23,15 | 72,00 | 32,00 | 203,00 | 153,00 |
Tabela 24Vcc
| Modelo | Armadura | Potência | Rend. | Bloqueado | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão | Sem Carga | Com Carga | Entrega | Consumo | |||||||
| Volts | RPM | A | RPM | A | Kgfcm | W | W | % | Kgfcm (*) | A (*) | |
| MRDIK 210-IVERLB-1,0-24V-25+R30/25 | 24 | 1,00 | 0,60 | 1,00 | 0,80 | 226,00 | 2,26 | 19,20 | 12,00 | 339,00 | 1,20 |
| MRDIK 210-IVERLB-2,0-24V-60+R30/30 | 24 | 2,10 | 0,60 | 2,00 | 1,10 | 215,00 | 4,30 | 26,40 | 16,00 | 323,00 | 18,00 |
| MRDIK 210-IVERLB-3,0-24V-90+R30/30 | 24 | 3,20 | 0,60 | 3,10 | 1,20 | 215,00 | 6,66 | 28,80 | 23,00 | 323,00 | 40,50 |
| MRDIK 210-IVERLB-6,0-24V-60+R30/10 | 24 | 6,30 | 0,60 | 5,90 | 1,90 | 183,00 | 10,79 | 45,60 | 24,00 | 275,00 | 34,20 |
| MRDIK 210-IVERLB-8,0-24V-60+R30/7,5 | 24 | 8,30 | 0,60 | 7,80 | 2,20 | 175,00 | 13,65 | 52,80 | 26,00 | 263,00 | 34,20 |
| MRDIK 210-IVERLB-12-24V-120+R30/10 | 24 | 12,50 | 0,80 | 12,10 | 3,00 | 168,70 | 20,41 | 72,00 | 28,00 | 253,00 | 115,00 |
| MRDIK 210-IVERLB-16-24V-120+R30/7,5 | 24 | 16,70 | 0,80 | 16,10 | 3,00 | 129,50 | 20,84 | 72,00 | 29,00 | 194,00 | 115,00 |
(*) Os motoredutores suportam os torques e as correntes máximas por 15 segundos, sob risco de danos permanentes.
Especificações sujeitas a alterações sem prévio aviso.
