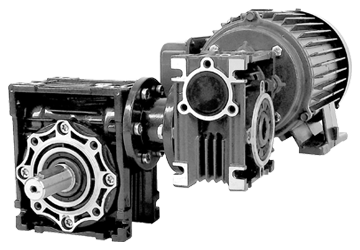

MRDIKA 550 - VERLB - (RPM) - 4P2T-R(_)/RED.R(_)RED.
- Motoredutor duplo de corrente alternada
- 4 polos
- 60 Hz
- 220/380 Vca trifásico
- Ventilação externa
- Proteção IP 54
- Isolação classe F (155 °C)
- Temperatura ambiente máxima 50 °C
- Mancais do motor com rolamentos
- Dupla redução
- Carcaças dos redutores em alumínio
- Mancais dos redutores com rolamentos
- Lubrificação permanente com óleo sintético
- Fixação com base ou flange no redutor
- Eixo de saída do redutor maciço, vazado ou especial
- Fator de serviço S1
Inversores de Frequência recomendado:
Caixa 30/30 - 1/6CV - 220/380 Trifásico (Carcaça 56)
| Modelo | Rotação | Potência | Torque máximo da caixa | Taxa de redução | Massa |
|---|---|---|---|---|---|
| RPM | W | Kgfm | |||
| MRDIKA 550-VERLB-1-4P2T-R30/30+R30/50 | 1,10 | 50,00 | 2,30 | 1500 | 5,90 |
| MRDIKA 550-VERLB-3-4P2T-R30/30+R30/20 | 2,80 | 57,10 | 2,20 | 600 | 5,90 |
| MRDIKA 550-VERLB-6-4P2T-R30/30+R30/10 | 5,70 | 65,80 | 2,20 | 300 | 5,90 |
| MRDIKA 550-VERLB-11-4P2T-R30/20+R30/7,5 | 11,30 | 74,70 | 2,10 | 150 | 5,90 |
Caixa 30/40 - 1/6CV - 220/380 Trifásico (Carcaça 56)
| Modelo | Rotação | Potência | Torque máximo da caixa | Taxa de redução | Massa |
|---|---|---|---|---|---|
| RPM | W | Kgfm | |||
| MRDIKA 550-VERLB-1-4P2T-R30/30+R40/50 | 1,10 | 50,00 | 5,30 | 1500 | 7,20 |
| MRDIKA 550-VERLB-3-4P2T-R30/30+R40/20 | 2,80 | 57,10 | 5,10 | 600 | 7,20 |
| MRDIKA 550-VERLB-6-4P2T-R30/30+R40/10 | 5,70 | 65,80 | 5,30 | 300 | 7,20 |
| MRDIKA 550-VERLB-11-4P2T-R30/20+R40/7,5 | 11,30 | 74,70 | 5,40 | 150 | 7,20 |
Caixa 30/50 - 1/4CV - 220/380 Trifásico (Carcaça 63)
| Modelo | Rotação | Potência | Torque máximo da caixa | Taxa de redução | Massa |
|---|---|---|---|---|---|
| RPM | W | Kgfm | |||
| MRDIKA 550-VERLB-1-4P2T-R30/30+R50/50 | 1,10 | 75,30 | 9,20 | 1500 | 9,80 |
| MRDIKA 550-VERLB-3-4P2T-R30/30+R50/20 | 2,80 | 86,10 | 9,00 | 600 | 9,80 |
| MRDIKA 550-VERLB-6-4P2T-R30/30+R50/10 | 5,70 | 99,30 | 8,90 | 300 | 9,80 |
| MRDIKA 550-VERLB-11-4P2T-R30/20+R50/7,5 | 11,30 | 112,60 | 9,00 | 150 | 9,80 |
Especificações sujeitas a alterações sem prévio aviso.
MRDIKA 550 - VERLB - (RPM) - BIV-R(_)/RED.R(_)RED.
- Motoredutor duplo de corrente alternada
- 4 polos
- 60 Hz
- 110/220 Vca monofásico
- Ventilação externa
- Proteção IP 54
- Isolação classe F (155 °C)
- Temperatura ambiente máxima 50 °C
- Mancais do motor com rolamentos
- Dupla redução
- Carcaças dos redutores em alumínio
- Mancais dos redutores com rolamentos
- Lubrificação permanente com óleo sintético
- Fixação com base ou flange no redutor
- Eixo de saída do redutor maciço, vazado ou especial
- Fator de serviço S1
Caixa 30/30 - 1/4CV - 110/220 Monofásico (Carcaça 63)
| Modelo | Rotação | Potência | Torque máximo da caixa | Taxa de redução | Massa |
|---|---|---|---|---|---|
| RPM | W | Kgfm | |||
| MRDIKA 550-VERLB-1-BIV-R30/30+R30/50 | 1,10 | 75,30 | 2,30 | 1500 | 7,60 |
| MRDIKA 550-VERLB-3-BIV-R30/30+R30/20 | 2,80 | 86,10 | 2,20 | 600 | 7,60 |
| MRDIKA 550-VERLB-6-BIV-R30/30+R30/10 | 5,70 | 99,30 | 2,20 | 300 | 7,60 |
| MRDIKA 550-VERLB-11-BIV-R30/20+R30/7,5 | 11,30 | 112,60 | 2,10 | 150 | 7,60 |
Caixa 30/40 - 1/4CV - 110/220 Monofásico (Carcaça 63)
| Modelo | Rotação | Potência | Torque máximo da caixa | Taxa de redução | Massa |
|---|---|---|---|---|---|
| RPM | W | Kgfm | |||
| MRDIKA 550-VERLB-1-BIV-R30/30+R40/50 | 1,10 | 75,30 | 5,30 | 1500 | 8,70 |
| MRDIKA 550-VERLB-3-BIV-R30/30+R40/20 | 2,80 | 86,10 | 5,10 | 600 | 8,70 |
| MRDIKA 550-VERLB-6-BIV-R30/30+R40/10 | 5,70 | 99,30 | 5,30 | 300 | 8,70 |
| MRDIKA 550-VERLB-11-BIV-R30/20+R40/7,5 | 11,30 | 112,60 | 5,40 | 150 | 8,70 |
Caixa 30/50 - 1/4CV - 110/220 Monofásico (Carcaça 63)
| Modelo | Rotação | Potência | Torque máximo da caixa | Taxa de redução | Massa |
|---|---|---|---|---|---|
| RPM | W | Kgfm | |||
| MRDIKA 550-VERLB-1-BIV-R30/30+R50/50 | 1,10 | 75,30 | 9,20 | 1500 | 10,10 |
| MRDIKA 550-VERLB-3-BIV-R30/30+R50/20 | 2,80 | 86,10 | 9,00 | 600 | 10,10 |
| MRDIKA 550-VERLB-6-BIV-R30/30+R50/10 | 5,70 | 99,30 | 8,90 | 300 | 10,10 |
| MRDIKA 550-VERLB-11-BIV-R30/20+R50/7,5 | 11,30 | 112,60 | 9,00 | 150 | 10,10 |
Especificações sujeitas a alterações sem prévio aviso.
