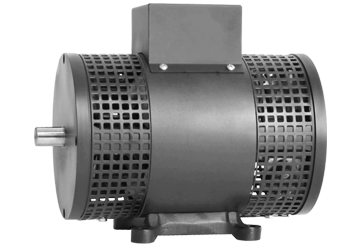

MGS 610 - 75 - IVIRLB - 1K8 - 4P 4T
- Motor e gerador síncrono ou motor assíncrono
- 4 polos
- Enrolamento especial de partida
- Excitação independente
- Não acopla direto à rede elétrica
- 4 tensões 60 Hz trifásico
- Ventilação interna
- Proteção IP 20 (IP 23 sob consulta)
- Isolação classe H (180 °C)
- Temperatura ambiente máxima 50 °C
- Porta escovas interno
- Mancais com rolamentos
- Fixação com base ou flange (opcional)
- Fator de serviço S1
- Carga máxima radial 20 kg
- Carga máxima axial 10 kg
- Massa 16,5 kg
- Obs.: Esse modelo não pode ser acoplado na rede trifásica
| Função | Estator | Rotor | Potência | Rendimento | Fator de Potência | Bloqueado | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão Corrente |
Com carga | Excitação | Entrega | Consumo | |||||||||||
| RPM | Kgfm | Vcc | A | W | W | % | COS. φ | Kgfm | A | ||||||
| Motor Síncrono | 220/380/440/760 Vca 2,85/1,65/1,43/--- A | 1800 | 0.41 | 220 | 1.50 | 736 | 960 | 77 | 0.81 | 0.55 | 7.80 | ||||
| Gerador Síncrono | 220/380/440/760 Vca 1,95/1,12/0,97/--- A | 1800 | ** | 220 | 1.60 | 736 | 1000 | 73 | ** | ** | 3.00 | ||||
| Motor Assíncrono | 220/380/440/760 Vca 2,5/1,5/1,3/--- A | 1600 | 0.24 | ** | ** | 400 | 736 | 54 | 0.65 | 0.55 | 6.50 | ||||
Especificações sujeitas a alterações sem prévio aviso. |
|||||||||||||||
