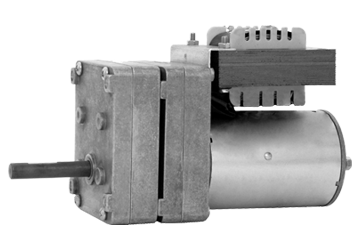

MRD 910 - ISVBUN - (RPM) - (V) / MRDTR 910 - ISVBUN - (RPM) - BIV
- Motoredutor duplo de corrente contínua
- 2 polos
- Ímãs permanentes
- 12 ou 24 Vcc (outras tensões sob consulta)
- 110/220 Vca na versão TR
- Sem ventilação
- Proteção IP 40
- Isolação classe H (180 °C)
- Temperatura ambiente máxima 40 °C
- Porta escovas interno
- Mancais do motor com rolamentos
- Dupla redução
- Carcaça do redutor em alumínio
- Mancais do redutor sinterizados autolubrificantes
- Engrenagens da primeira caixa em aço sinterizado
- Engrenagem de saída em aço fresado
- Lubrificação permanente com graxa
- Fixação frontal com rosca
- Fator de serviço S1
- Carga máxima radial 5 kg
- Carga máxima axial 2,5 kg
- Massa 1,6 kg
- Massa com trafo 2,3 kg
Controlador Recomendado:
Tabela 12Vcc
| Modelo | Armadura | Potência | Rend. | Bloqueado | Dados Técnicos | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão | Sem Carga | Com Carga | Entrega | Consumo | ||||||||
| Volts | RPM | A | RPM | A | Kgfcm | W | W | % | Kgfcm (*) | A (*) | ||
| MRD 910-ISVBUN-1,5-12V | 12 | 1,60 | 0,13 | 1,50 | 0,34 | 78,00 | 1,20 | 4,08 | 28,80 | 156,00 | 0,80 |  |
| MRD 910-ISVBUN-2-12V | 12 | 2,10 | 0,18 | 2,00 | 0,41 | 78,00 | 1,50 | 4,92 | 31,10 | 156,00 | 1,60 | |
| MRD 910-ISVBUN-3,5-12V | 12 | 3,70 | 0,31 | 3,30 | 0,84 | 78,00 | 2,60 | 10,08 | 25,40 | 156,00 | 2,10 | |
| MRD 910-ISVBUN-4,5-12V | 12 | 4,60 | 0,21 | 3,60 | 0,95 | 78,00 | 2,80 | 11,40 | 25,00 | 156,00 | 2,60 | |
| MRD 910-ISVBUN-6-12V | 12 | 6,70 | 0,19 | 5,50 | 1,08 | 78,00 | 4,30 | 12,96 | 33,30 | 156,00 | 3,70 | |
| MRD 910-ISVBUN-8-12V | 12 | 8,60 | 0,21 | 7,50 | 1,42 | 78,00 | 5,80 | 17,04 | 34,20 | 156,00 | 4,70 | |
| MRD 910-ISVBUN-10-12V | 12 | 10,50 | 0,31 | 9,10 | 1,87 | 78,00 | 7,10 | 22,44 | 31,50 | 156,00 | 6,50 | |
| MRD 910-ISVBUN-15-12V | 12 | 15,20 | 0,41 | 13,10 | 2,39 | 78,00 | 10,20 | 28,68 | 35,70 | 156,00 | 5,80 | |
Tabela 24Vcc
| Modelo | Armadura | Potência | Rend. | Bloqueado | Dados Técnicos | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão | Sem Carga | Com Carga | Entrega | Consumo | ||||||||
| Volts | RPM | A | RPM | A | Kgfcm | W | W | % | Kgfcm (*) | A (*) | ||
| MRD 910-ISVBUN-1,5-24V | 24 | 1,60 | 0,08 | 1,30 | 0,17 | 78,00 | 1,00 | 4,08 | 25,40 | 156,00 | 0,60 | |
| MRD 910-ISVBUN-2-24V | 24 | 2,10 | 0,09 | 1,90 | 0,24 | 78,00 | 1,50 | 5,76 | 26,10 | 156,00 | 0,80 | |
| MRD 910-ISVBUN-3,5-24V | 24 | 3,60 | 0,14 | 3,30 | 0,40 | 78,00 | 2,60 | 9,60 | 26,80 | 156,00 | 1,20 | |
| MRD 910-ISVBUN-4,5-24V | 24 | 4,80 | 0,08 | 4,10 | 0,36 | 78,00 | 3,20 | 8,64 | 37,00 | 156,00 | 1,10 | |
| MRD 910-ISVBUN-6-24V | 24 | 6,30 | 0,08 | 5,40 | 0,48 | 78,00 | 4,20 | 11,52 | 36,50 | 156,00 | 1,10 | |
| MRD 910-ISVBUN-8-24V | 24 | 8,80 | 0,13 | 7,50 | 0,80 | 78,00 | 5,90 | 19,20 | 30,50 | 156,00 | 2,60 | |
| MRD 910-ISVBUN-10-24V | 24 | 10,80 | 0,14 | 9,60 | 0,84 | 78,00 | 7,50 | 20,16 | 37,00 | 156,00 | 2,90 | |
| MRD 910-ISVBUN-15-24V | 24 | 15,80 | 0,23 | 14,00 | 1,24 | 78,00 | 10,90 | 29,76 | 36,80 | 156,00 | 2,50 | |
(*) Os motoredutores suportam os torques e as correntes máximas por 15 segundos, sob risco de danos permanentes.
Especificações sujeitas a alterações sem prévio aviso.
