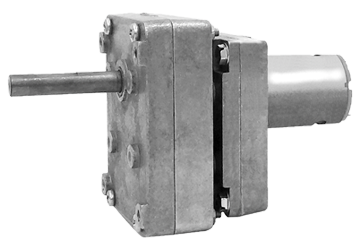

MRD 710 - ISVBUN - (RPM) - (V) / MRDTR 710 - ISVBUN - (RPM) - BIV
- Motoredutor duplo de corrente contínua
- 2 polos
- Ímãs permanentes
- 12 ou 24 Vcc

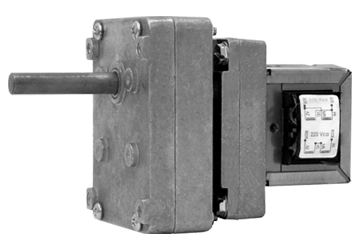

- 110/220 Vca na versão TR
- Sem ventilação
- Proteção IP 00
- Isolação classe H (155 °C)
- Temperatura ambiente máxima 50 °C
- Porta escovas interno
- Mancais do motor sinterizados autolubrificantes
- Dupla redução
- Carcaças dos redutores em alumínio
- Mancais dos redutores sinterizados autolubrificantes
- Engrenagens em aço sinterizado
- Lubrificação permanente com graxa
- Fixação frontal com rosca
- Fator de serviço S1
- Carga máxima radial 5 kg
- Carga máxima axial 2,5 kg
- Massa 0,74 Kg
- Massa com trafo 1,0 Kg
Controlador Recomendado:
Tabela 12Vcc
| Modelo | Armadura | Potência | Rend. | Bloqueado | Dados Técnicos | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão | Sem Carga | Com Carga | Entrega | Consumo | ||||||||
| Volts | RPM | A | RPM | A | Kgfcm | W | W | % | Kgfcm (*) | A (*) | ||
| MRD 710-ISVBUN-0,25-12V | 12 | 0,27 | 0,07 | 0,23 | 0,11 | 78,00 | 0,18 | 1,32 | 13,60 | 160,00 | 0,32 |  |
| MRD 710-ISVBUN-0,50-12V | 12 | 0,66 | 0,18 | 0,62 | 0,26 | 78,00 | 0,49 | 3,12 | 15,70 | 160,00 | 0,58 | |
| MRD 710-ISVBUN-1-12V | 12 | 1,00 | 0,15 | 0,92 | 0,25 | 78,00 | 0,72 | 3,00 | 24,00 | 160,00 | 0,72 | |
| MRD 710-ISVBUN-3-12V | 12 | 3,60 | 0,17 | 2,90 | 0,55 | 78,00 | 2,30 | 6,60 | 34,80 | 160,00 | 2,10 | |
| MRD 710-ISVBUN-6-12V | 12 | 8,00 | 0,17 | 5,40 | 1,20 | 74,00 | 4,02 | 14,40 | 27,90 | 160,00 | 3,50 | |
| MRD 710-ISVBUN-9-12V | 12 | 11,50 | 0,31 | 7,10 | 1,20 | 68,00 | 4,80 | 14,40 | 33,30 | 160,00 | 4,80 | |
| MRD 710-ISVBUN-18-12V | 12 | 21,00 | 0,16 | 13,70 | 1,20 | 36,60 | 5,00 | 14,40 | 34,70 | 113,00 | 5,00 | |
Tabela 24Vcc
| Modelo | Armadura | Potência | Rend. | Bloqueado | Dados Técnicos | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão | Sem Carga | Com Carga | Entrega | Consumo | ||||||||
| Volts | RPM | A | RPM | A | Kgfcm | W | W | % | Kgfcm (*) | A (*) | ||
| MRD 710-ISVBUN-0,25-24V | 24 | 0,25 | 0,04 | 0,22 | 0,06 | 78,00 | 0,17 | 1,44 | 11,80 | 160,00 | 0,13 | |
| MRD 710-ISVBUN-0,50-24V | 24 | 0,55 | 0,03 | 0,47 | 0,12 | 78,00 | 0,37 | 2,88 | 12,80 | 160,00 | 0,26 | |
| MRD 710-ISVBUN-1-24V | 24 | 1,20 | 0,05 | 1,10 | 0,14 | 78,00 | 0,82 | 3,36 | 24,40 | 160,00 | 0,37 | |
| MRD 710-ISVBUN-3-24V | 24 | 3,50 | 0,10 | 2,80 | 0,29 | 78,00 | 2,15 | 6,96 | 30,90 | 160,00 | 0,70 | |
| MRD 710-ISVBUN-6-24V | 24 | 9,20 | 0,12 | 4,80 | 0,45 | 57,40 | 2,80 | 10,80 | 25,90 | 127,00 | 1,40 | |
| MRD 710-ISVBUN-9-24V | 24 | 11,30 | 0,08 | 6,60 | 0,45 | 54,00 | 3,60 | 10,80 | 33,30 | 123,10 | 1,50 | |
| MRD 710-ISVBUN-15-24V | 24 | 20,00 | 0,07 | 10,80 | 0,45 | 32,20 | 3,50 | 10,80 | 32,40 | 78,40 | 1,50 | |
| MRD 710-ISVBUN-18-24V | 24 | 23,00 | 0,10 | 13,40 | 0,45 | 23,00 | 3,10 | 10,80 | 28,70 | 63,90 | 1,75 | |
(*) Os motoredutores suportam os torques e as correntes máximas por 15 segundos, sob risco de danos permanentes.
Especificações sujeitas a alterações sem prévio aviso.
